變電站水泥架構為 φ300等徑電桿和φ400等徑桿。里面配置的鋼筋可以為φ10、φ12、φ14、φ16、φ18、φ20、φ22的螺紋鋼，也可以為φ4.8、φ7.0和φ10.0的預應力鋼筋，其壁厚在50公分左右（根據客戶要求訂做），長度為3-12米不等，按照結構可以分為上段、中段和下段。

66KV線路水泥電桿應用介紹
66kv線路一般在內蒙古地區是為常見，此線路中是常使用的18米和21米的法蘭型電線桿，這種桿塔具有直徑大、力學性能強等特*****勢。

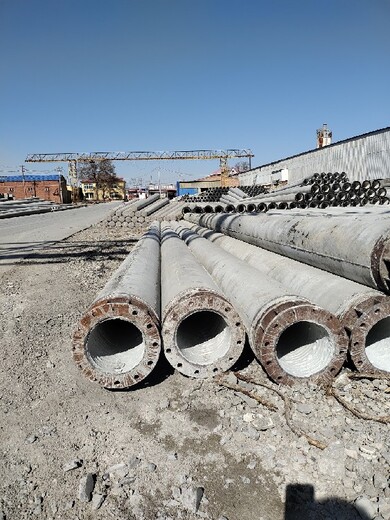

18米法蘭水泥可分為等徑桿和錐形桿，兩者均由兩根9米桿塔組成。其中18米等徑桿組成型號為D30-09-6.8/1-6和D30-09-5.0/3；18米錐形桿型號則為B23-09-10.9/1-1和B35-09-21/3。21米水泥電桿組成情況亦是如此，只是電桿下段變為12米即可。

這兩類水泥電桿在66kv線路上使用概率，構造方式也極為類似，桿段大部分都含有穿釘孔，接地孔，腳釘孔，連接方式為法蘭或者鋼板焊接。在施工過程中18 米直線單桿設一塊上卡盤和一塊下卡盤，21米直線單桿設一塊上卡盤和兩塊下卡盤，耐張桿設拉線及底盤、拉盤。
保定水泥電桿公司主要生產66kv線路改造工程使用的18米和21米水泥桿，產品廣泛應用在內蒙錫林浩特、霍林郭勒和巴彥淖爾等地，深受好評！

190-12m-K型號的電桿主要供應昔陽縣松溪供水工程10KV供電線路工程，輻射地點為昔陽縣城、界都鄉、趙壁鄉以及東冶頭鎮。另外一種M級的水泥桿主要應用在山西昔陽陽煤職工住宅小區建設項項目10kV配電工程中。這兩種桿塔的力學性能可以通過不同的配筋達到，一種內部配置16-22根Φ4.8的預應力鋼筋，此類水泥電線桿力學性能較差，可以達到國標GB4623-2014規定中的I級和G級；

水泥電桿焊接的質量要求
(焊接的鋼箍焊口上的污物進行消除干凈。
(焊接前應允、排桿是否符合焊接的要求。
(鋼箍焊口應對齊，電桿拼間隙應將合規定。
(先在全助長點焊三、四處，然后分段交叉進行焊接，鋼箍限度8毫米以反復焊兩層。電焊焊條應與正式焊接用的規格相同。
(焊縫表面應平沿美鞏鱗紋折皺細致均勻，不得有焊縫個斷，咬邊、焊癇、失渣、氣泡、陳格和尺寸偏差等歐陽，無法糾正補焊時，此匿去重焊。焊縫如合裂紋，鑿去運行施焊。

公司進行了大量的學習和論證，提出了便于施工，能適應各種地形,不影響工作效率,材料來源方便,運行安全可靠的一個方案:改門型電桿為單桿。
我們選用18米水泥電桿,鳥骨橫擔,懸瓶,懸垂線夾, 35kv成套材料進行架設。對門型桿單桿大跨度進行理論計算分析:導線型號選用LGJ-150/20,?弧垂是低點的水平距離是20mm。
