水泥桿的配筋指的就是桿體內部的鋼筋配置，這也直接決定著電桿的根部開裂彎矩。12米預應力砼桿內部配置16-22根Φ4.8的預應力鋼筋，此類水泥桿力學性能較差，可以達到國標GB4623-2014規定中的I級和G級；12米非預應力水泥桿內部主要配置Φ12、Φ14、Φ16和Φ18的螺紋鋼，鋼筋數量也配置在10-20根之間，這類電桿力學性能較強，目前廣泛應用在國家電網配網線路中；還有一種是是近兩年新研發的產品—部分預應力桿，這類電桿內部配置Φ7.0-10.0的預應力鋼棒和Φ12-Φ20的螺紋鋼，使得其既具有預應力電桿的韌性，又具有非預應力電桿的強度，

Φ350-15m-T級大彎矩水泥桿是一種變截面構件，錐度為1/75，頂部和根部的直徑和截面積相差較大，這主要是由水泥桿的受力特點決定的。這種水泥桿的配筋，可以用部分通長的預應力鋼筋（PCB?鋼棒）?和通長的非預應力鋼筋（HRB400），做鋼筋骨架以此來滿足部分預應力混凝土電桿的抗裂要求，同時又能達到桿段所需要的強度要求。桿段的配筋率、承載能力根據梢徑的大小決定，15米及以上的水泥桿采用內法蘭連接，?而預應力混凝土用鋼棒與法蘭采用合理的錨固方式，從而做到耐久、性能*、結構合理。?這類水泥桿的材料預應力主筋*****先采用熱處理鋼筋?30Si2Mn，強度標準值為?1 420 N/mm2?的變截面螺旋槽鋼棒，執行標準為?GB/T 5223.3-2005?《預應力混凝土用鋼棒》。?非預應力主筋采用?HRB400?（20MnSiV），其強度標準值為?400 N/mm2?，執行標準為?GB 1499.2-2007?《鋼筋混凝土用熱軋帶鋼筋》。混凝土強度等級?不低于?C60，應采用?42.5?級及以上普通硅酸鹽水泥。

以華北地區配網10kv輸電線路為例子，這種線路中的水泥桿一般是內嵌接地裝置，通過避雷針，將高壓電流通過桿體內置避雷線引入地下。但是根據水泥桿內部的接地線不同，我們可以將水泥桿的防雷要求分為兩大類。
北京地區
北京地區10kv水泥桿距桿跟2800mm、5500mm處各分別預留φ16接地螺母；距桿頂500mm處預留φ16接地螺母，并與主筋牢固焊接。內嵌接地線的連接方式：硬圓銅導線與銅接線端子采用液壓方式壓接,壓接后的端子采用φ16螺栓與接地螺母可靠連接。?導體采用緊壓圓形絞合硬圓銅絕緣導線,并符合GB3953中TY型圓型銅線的規定。?成品絕緣導線根數應滿足截面積35mm2等規格。導體參考外徑符合GB14049—2008《額定電壓10kV、35kV架空絕緣電纜》的規定。

華北其他地區
除了北京地區，華北大部分地區采用的防雷接地方式較為簡單，接地裝置采用立接地極，就近與接地網相接，接地電阻不大于4Ω，所有零件均需熱鍍鋅。電桿內預埋1根非預應力鋼筋，作為引下線，上端與避雷針及桿頂預埋底板可靠焊接，下端在距地面0.5m處引出桿外做斷接卡并與地線相接。避雷針長度1.8m，桿頂以上部分1.5m，桿頂以下部分0.3m，使用雙抱箍固定避雷針，雙抱箍中點與桿的避雷加強筋預留點焊接。

部分預應力電桿在國家電網工程招標中逐漸增多，大有代替鋼管桿和鐵塔的趨勢。這對水泥桿行業無疑是一次考驗，同樣也是一種機遇。保定水泥制品有限公司作為部分預應力電桿的研發和生產廠家，不斷將產品升級，生產出了漂亮的外觀和符合更大、更高等級線路工程所要求的使用工況部分預應力電桿，獲得了市場認可，下面將部分預應力電桿常用桿型和力學性能給大家介紹一下，希望對大家在后期線路電桿選型上有一定幫助。

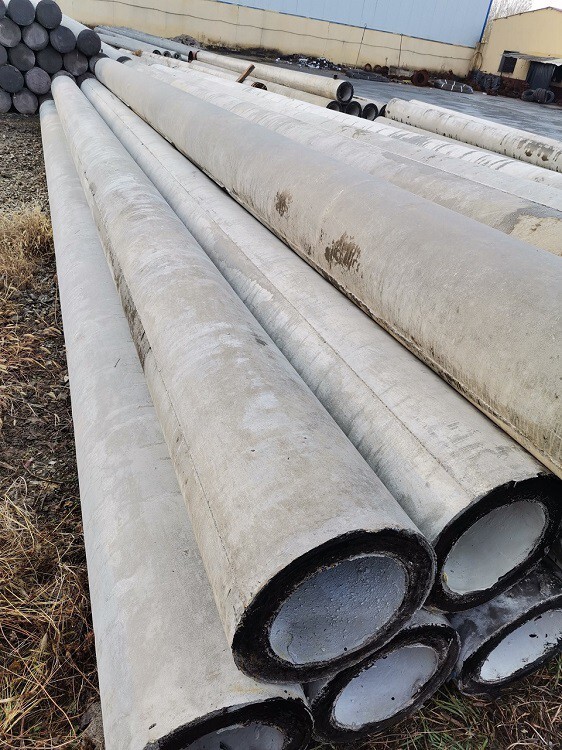

φ300和φ400架構桿是110-220KVA變電站常用的構架，主筋采用16φ16和18φ16兩種，螺旋鋼筋采用φ6，內箍筋采用φ8，鋼圈采用-8*100，上段和下段均有一個接地螺母M16與主筋焊牢，混凝土采用C50。
